Норія стрічкова типу НЗ призначена для транспортування зернистого, дрібнозернистого та пилоподібного вантажу у вертикальному напрямку на висоту до 60 м. Продуктом транспортування є зернові (пшениця, кукурудза, соняшник), комбікормові (шрот, макуха), а також промислові продукти.
Тяговий вантажонесучий орган є стрічкою з прикріпленими ковшами. Для досягнення заданої продуктивності з урахуванням характеристик продукту вибирається оптимальна швидкість стрічки та крок ковшів.
За способом подачі буває прямий та зворотний. За однакових параметрів пряма подача видає 100% продуктивності, а зворотна - 50%.

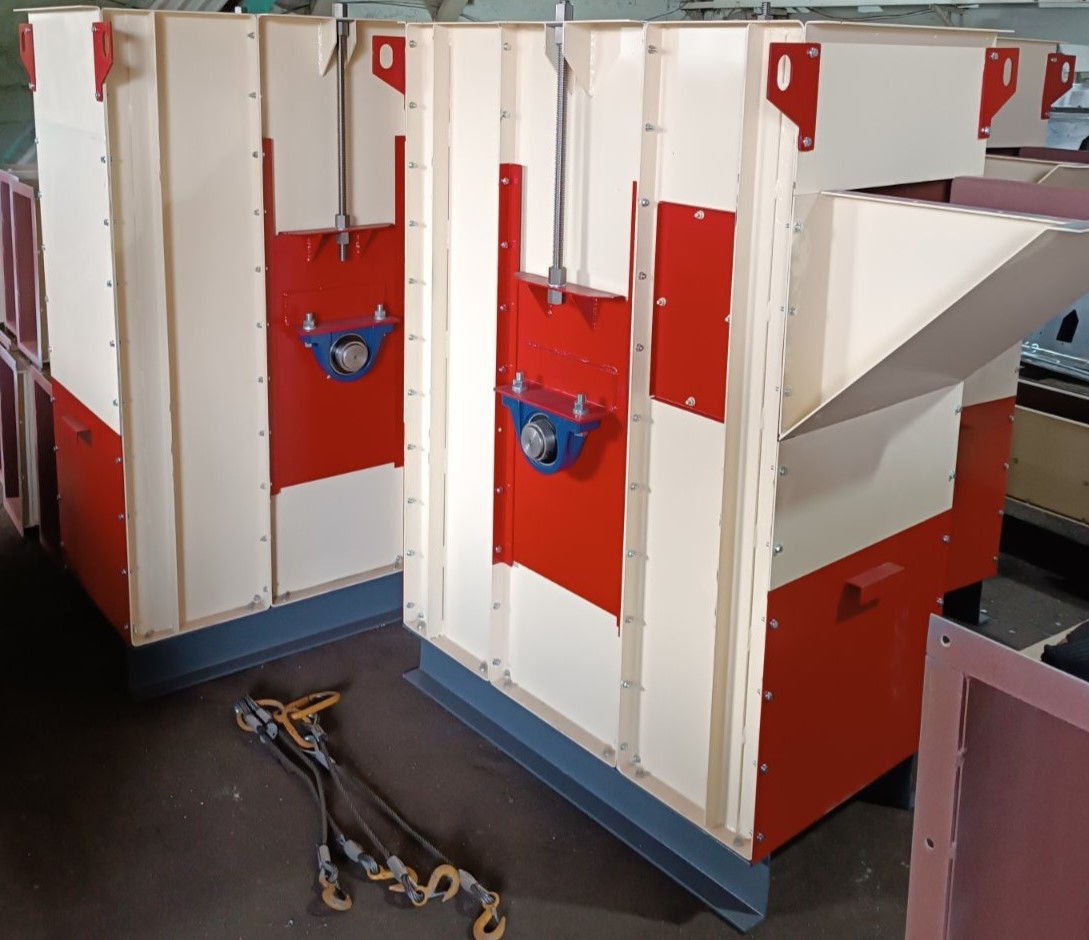

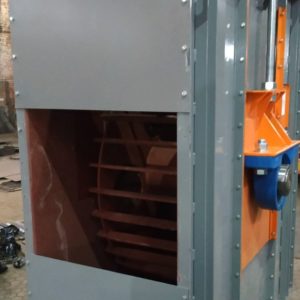

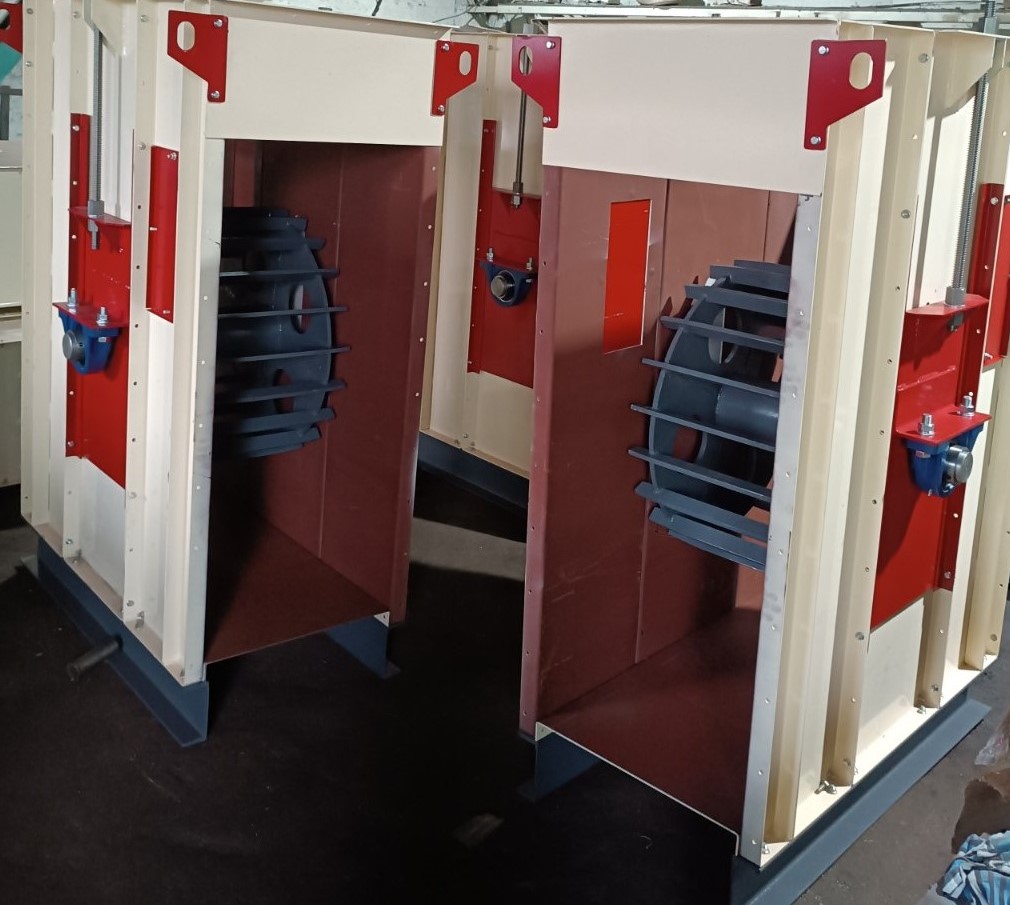

Для забезпечення ефективної роботи норії в башмаці встановлюється "біляче колесо" для зменшення налипання продукту та сходу стрічки. Для контролю за процесом навантаженя та роботи встановлюються люки,а для очищення - ревізійні люки.

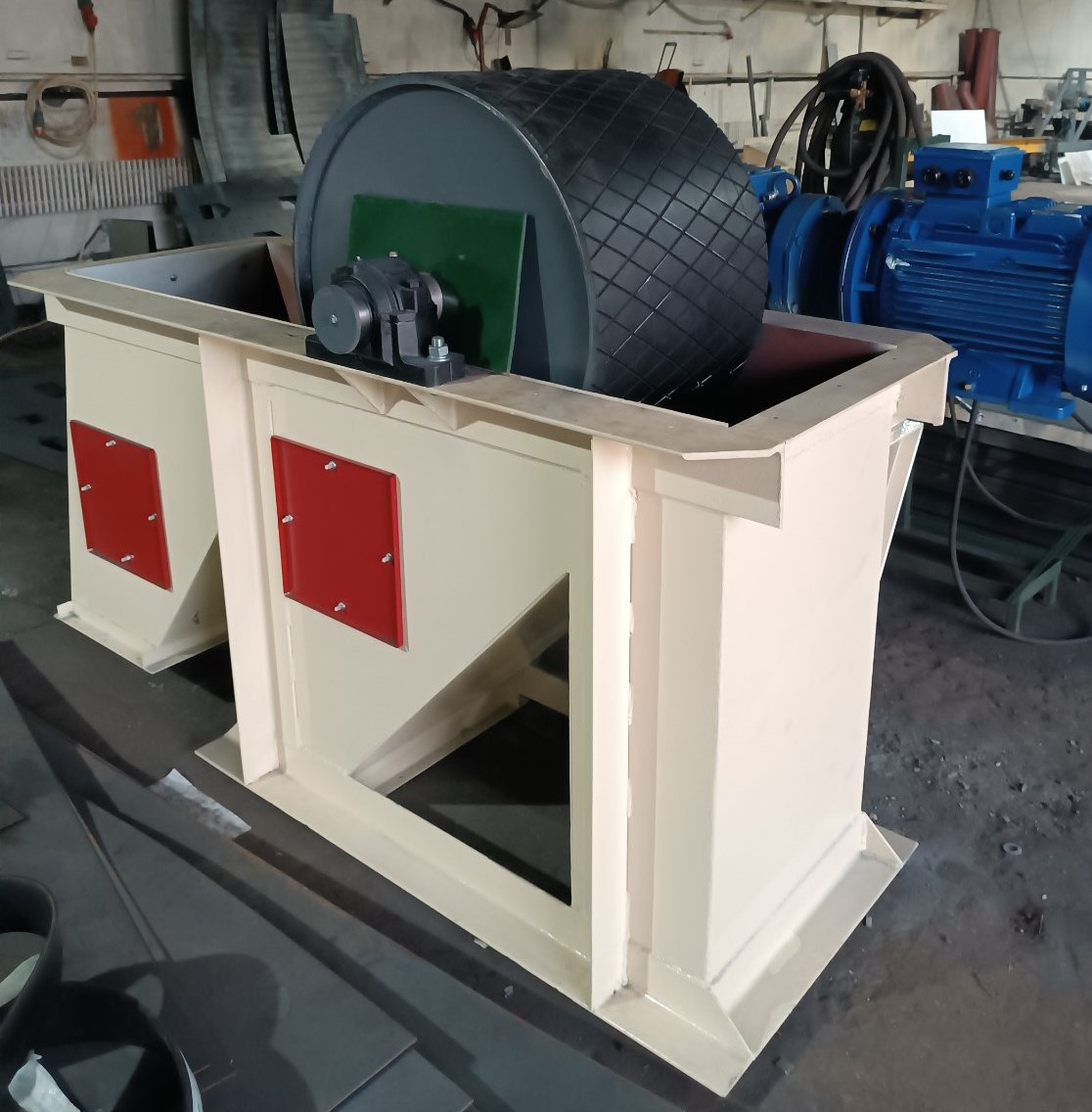

В головці норії встановлюють звичайний барабан,або футерований - все через умови експлуатації, продукту та побажань замовника.
Проміжкові секції - шахта норії - виготовлена з листів 2мм або 3мм з фланцями, а для встановлення ковшів та монтажу стрічки використовуються інспекційні секції. Також для безпеки прораховуються для кожного випадку та встановлюються мембранні вибухорозрядні пристрої.
Якщо брати до уваги стрічки, то використовують в залежності від висоти підйому, продуктивності, діаметру барабана та типу продукта, різні типи від звичайних БКНЛ до маслостійких ТК, ЕР або KALE.
Ковші зазвичай ставляться пластикові для зменшення навантаження на стрічку при аварійних ситуаціях або металеві. В деяких випадках використовуються ковші, котрі виготовлені спеціально згідно умов замовника.
Норію стрічкову можливо виготовити самонесучу з площадками обслуговування та драбиною.
Для безпеки та контролю використовують датчики сходу стрічки, контролю обертів та підпору.
Опис | Параметри |
---|---|
Продуктивність, т/год (по зерну) | від 1 до 600 |
Швидкість руху стрічки, м/с | від 0,8 до 4,0 |
Висота підйому, м | від 3 до 60 |
Ширина ковшу, мм | від 100 до 700 |
Матеріал ковшу | метал, полімер |
Натяжний пристрій | гвинтове |
Стопор зворотнього ходу | так |
Герметичність | максимальна |
Потужність приводу, кВт | від 0,55 до 160 |
Термін виготовлення, робочих днів | до 45 |
Гарантія, міс | від 18 |
